性能特点
全系采用触摸屏，图形化帮助说明，操作更简单；
接地、绝缘、交耐、直耐、动泄、静泄、低启、功率等测试功能 ；
接地、耐压、功率等项目的联合测试；
地线检测、漏电保护、过流保护等全面的保护功能；
高精度，安规基本精度1%;
测试快，测试项切换时间小于0.2s;
智能化，功能电路智能自检，自检到芯片级别；
模块化，全部电路模块化设计，免工具拆装；
终生的功能模块升级服务；
内嵌使用帮助文档，在任何界面都可进入相应的帮助界面；
标配测试电源、条码扫描仪、PLC 系统、全自动点检工装等 设备的功能接口；
测试数据本机存储；
基于RS232、CAN、WIF 接口的远程数据存储、云升级等服务；
可定制的云数据服务器功能。

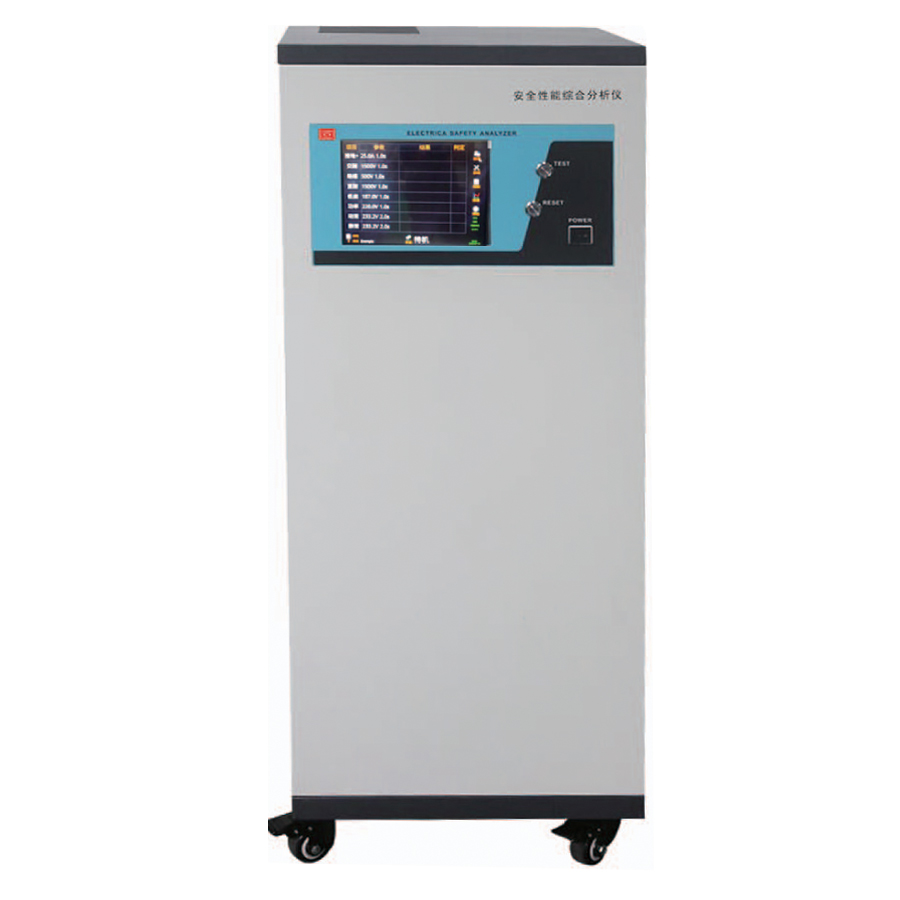

安全性能综合分析仪详细配置表
系列 | 柜式 | ||
功能型号 | LK9680 | LK9681 | LK9682 |
触控屏 | 10.4 | 10.4 | 10.4 |
安规精度 | |||
电参精度 | 0.2% | 0.2% | 0.2% |
供电类型 | 单相 | 单相 | 单/三相 |
交流耐压 | ● | ● | |
耐压容量 | 500VA | 500VA | 500VA |
直流耐压 | ● | ● | ● |
电弧侦测 | ● | ● | ● |
绝缘电阻 | ● | ● | ● |
接地电阻 | ● | ● | |
动态泄漏 | ● | ● | ● |
静态泄漏 | ● | ● | ● |
人体网络 | |||
功率测试 | ● | ● | ● |
低压启动 | ● | ● | |
并行测试 | ● | ● | |
本地存储 | 0 | ● | |
本地查询 | 0 | ● | |
Wifi功能 | 0 | ● | ● |
条码扫描 | 0 | ● | ● |
USB和网口 | 0 | ● | ● |
隔离变压器 | 36KVA | 0 | 20KVA |
内置电源 | 0 | 3/6KVA | 0 |
外置电源 | 选配 | 选配 | 选配 |
点检工装 | 进版 | ||
故障自检 | ● | ● | ● |
模块化设计 | ● | ● | |
尺寸mm | 1330×530×530 | ||
重量kg | 120kg | ||
技术指标
产品名称 | 安全性能综合分析仪 | ||
交流耐压测试 | |||
范围 | 分辨率 | 精度 | |
输出电压 | 300~5000VAC | 1V | ±(1%示数+5V) |
输出频率 | 50/60Hz | ||
击穿电流 | 0.-100.0mA短时间200mA峰值 | 0.001mA/0.01mA | ±(1%+0.002mA) |
缓升时间 | 0~999.9s | 0.1s | ±(1%+0.1s) |
缓降时间 | 0~999.9s | 0.1s | ±(1%+0.1s) |
测试时间 | 0.5~999.9s | 0.1s | ±(1%+0.1s) |
电流补偿 | 0~99.999mA | 0.001mA/0.01mA | |
电弧侦测 | 0~100.00mA | 0.01mA | ±5% |
直流耐压测试 | |||
范围 | 分辨率 | 精度 | |
输出电压 | 300~6000VDC | 1V | ±(1%示数+5V) |
击穿电流 | 0~9.999mA | 0.001mA | ±(1%+0.002mA) |
缓升时间 | 0~999.9s | 0.1s | ±(1%+0.1s) |
0~999.9s | 0.1s | ±(1%+0.1s) | |
测试时间 | 0.5~999.9s | 0.1s | ±(1%+0.1s) |
绝缘电阻测试 | |||
范围 | 分辨率 | 精度 | |
输出电压 | 300~3000V | 1V | ±(1%示数+5V) |
绝缘电阻 | 0.5M~999GQ | 0.01M/0.1M/1M/ 10M100M/1G | 0.60M~9.99M ±(1%示数+0.03M) 10.0MΩ~99.9MΩ ±(3%示数+0.3M) 100MΩ~9999MΩ ±(5%示数+3M) 10.0GQ~100GQ ±(15%示数+0.8G) |
缓升时间 | 0-999.9s | 0.1s | ±(1%+0.1s) |
缓降时间 | 0~999.9s | 0.1s | ±(1%+0.1s) |
测试时间 | 0.5~999.9s | 0.1s | ±(1%+0.1s) |
延迟时间 | 0~999.9s | 0.1s | ±(1%+0.1s) |
接地电阻测试 | |||
范围 | 分辨率 | 精度 | |
输出电流 | 1.0~32.0A | 0.1A | ±(1%示数+0.2A) |
输出频率 | 50/60Hz | ||
接地电阻 | 10-600.00mΩ(电压不超12V) | 0.1mΩ | ±(1%示数+2.0mΩ) |
电阻补偿 | 0~600.0mΩ | 0.1mΩ | ±(1%示数+2.0mΩ) |
测试时间 | 0.5~999.9s | 0.1s | ±(1%+0.1s) |
泄漏电流测试 | |||
| 范围 | 分辨率 | 精度 | |
| 输出电压 | 30.0~300.0V | 0.1V | ±(0.2%示数+0.5V) |
| 输出电流 | 30.000A | 0.001A | ±(0.2%+0.01A) |
| 泄漏电流 | 0.0050~12.000mA | 0.0001/0.001mA | ±(1%+3uA) |
| 测试时间 | 1.0~999.9S | 0.1s | ±(1%+0.1s) |
| 人体网络 | 6种 | ||
| 电流补偿 | 0.0050~12.000mA | 0.0001/0.001mA | ±(1%+3uA) |
| 功率测试 | |||
| 范围 | 分辨率 | 精度 | |
| 电压 | 30.0~300.0V | 0.1V | ±(0.2%示数+0.5V) |
| 电流 | 40.000A | 0.001A | ±(0.2%+0.01A) |
| 功率 | 12000W(由内置隔离变压器决定) | 0.1W/1W | ±(0.3%+4.0W) |
| 测试时间 | 0.5~999.9s | 0.1s | ±(1%+0.1s) |
| 低压启动测试 | |||
| 范围 | 分辨率 | 精度 | |
| 电压 | 30.0~300.0V | 0.1V | ±(0.2%示数+0.5V) |
| 电流 | 40.000A | 0.001A | ±(0.2%+0.01A) |
| 功率 | 12000W(由内置隔离变压器决定) | 0.1W/1W | ±(0.3%+4.0W) |
| 测试时间 | 0.5~999.9s | 0.1s | ±(1%+0.1s) |
| 并行测试 | |||
标配 | 接地+耐压 | ||
| 选配 | 接地+功率，耐压+功率，接地+耐压+功率 | ||
| 内置电源 | |||
| 内置电源 | 内置隔离变压器 | ||
| 控制与接口 | |||
| PLC开关量 | 合格、不合格、测试中 | ||
| RS232 | 标配 | ||
| WiFi功能 | 标配 | ||
| USB | 标配 | ||
| LAN网口 | 标配 | ||
